LÍNEAS DE VIDA TEMPORALES SOBREELEVADAS AEM-04

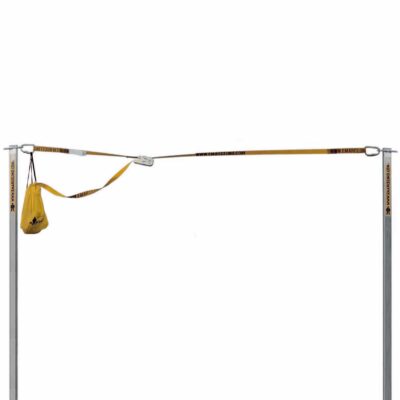

Sistema diseñado específicamente para montar líneas de vida temporales en factor 0, reduciendo de esta manera tanto la energía de impacto recibida por el operario como la distancia libre al suelo requerida.

El sistema AEM-04 permite elevar hasta a 2 metros del suelo las líneas temporales o provisionales.

Permite montaje de vanos de 3 a 12 mts, asi como el montaje en serie de varias líneas.

Sistema constituido mediante postes de acero galvanizado de 2 metros de longitud y líneas vida temporales textiles.

Para la instalación se requiere el uso de líneas temporales modelo LBHT-2 y anticaídas retractiles de 2,5 m (Series FA 20 30x 02) o de 3,50 m (Serie FA 20 504 03).

BASES O SISTEMAS DISPONIBLES PARA FIJACIÓN DE LOS POSTES AEM-04

BKPL-04

Baskits (BKPL-04)

MLD-04

Moldes recuperables de teflón (MLD-04)

BASE-06

Bases metálicas atornilladas o contraplacadas sobre hormigón o acero (BASE-06) para instalación a suelo.

Fijaciones de M12 para fijar sobre placa de reparto PM-53 y fijación mediante M16 para instalación directamente a hormigón.

PM-53

Pieza suplementaria para contraplacado de base-06 sobre estructura metálica preexistente.

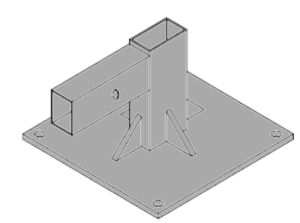

BASE -09

Bases metálicas atornilladas o contraplacadas sobre hormigón o acero (BASE-09) para instalación a pared. (Solución bajo pedido).

Fijaciones de M12 para fijar sobre placa de reparto y fijación mediante M16 para instalación directamente a hormigón.

Placa con cajonera rectangular central soldada para instalación mecánica de poste AEM-04. Fijación a superficie mediante varilla y químico, solución contraplacada mediante tornillería normalizada o soldada sobre estructura metálica.

INSTALACIÓN CON BASE-06, BASE-07 y BASE -09

• Directamente sobre hormigón, mediante varillas de 16*220 mm y mortero químico Tipo MOVISE o similar (2400 Kg a extracción).
• Contraplacada a estructura resistente (metálica, hormigón …).  Se fija la BASE-06 mediante tornillería de 12 mm avellanada a nuestra placa PM-01, y ésta se contraplaca con otra del mismo tipo, mediante varillas de 12 mm A2 de longitud según el elemento estructural

INSTALACIÓN CON BASKIT BKPL-04

Solo para hormigón; se inserta el BKPL-04 en el hormigón, después de su vibrado, buscado que de lo más vertical posible. No se debe poner en servicio el sistema hasta que el hormigón haya alcanzado, al menos una resistencia de 175 Kg/cm 2 .

INSTALACIÓN CON MOLDE MLD-04

Solo para hormigón.

Se preparan las 3 placas formando un solo conjunto, con los tornillos al efecto. El conjunto debe estar limpio y con los bordes sin daños ni rugosidades, para ser insertado en el hormigón ya vibrado En caso de disponer de desencofrante, aplíquelo al conjunto por su exterior, será posteriormente más fácil retirarlo del hormigón.

Una vez haya fraguado el hormigón y tenga el mínimo de estabilidad para que mantenga la forma, retire los MLDs-04, según figura adjunta, mediante el XTOR-01.
Para ello retire los tornillos y extraiga en primer lugar la placa central, después las laterales por el orden que le sea más cómodo.

Limpie bien las placas y déjelas así preparadas para su próxima aplicación

Para todas las instalaciones en hormigón, éste debe ser de no menos de 250 Kg/cm 2 para el caso de pilares o muros, recomendamos añadir dos estribos de 8 mm. a 5 y 15 cm. desde del nivel máximo de hormigón, que serán las zonas más solicitadas en caso de entrada en servicio del sistema. La sección en planta del elemento constructivo no debe ser inferior a 30*30 cm en caso de pilares; en vigas o muros, la menor dimensión será de 30 cm.

INSTALACIÓN DEL RETRÁCTIL

El sistema hasta aquí instalado debe completarse, para su mayor efectividad con un dispositivo retráctil (EN-360) pudiendo ser de 2,50 m (Series FA 20 30x 02) o de 3,50 m (Serie FA 20 500 06).

CÁLCULO DE DISTANCIA LIBRE PARA USO DEL RETRÁCTIL FA 20 30x 02

CÁLCULO DE DISTANCIA LIBRE PARA USO DEL RETRÁCTIL FA 20 500 06

OTRAS OPCIONES DE INSTALACIÓN (CONSULTAR)
