Brazo pescante o poste con brazo pescante tipo davit para acceso y rescate en espacios confinados como depósitos, silos, tanques, alcantarillas, depuradoras, pozos, etc…


Totalmente modular y adaptable. Permitiendo múltiples configuraciones posibles.


Dispone de múltiples accesorios de configuración para poder ofrecer una solución a infinidad de escenarios posibles.


Solución ideal para maniobras de acceso y rescate en espacios confinados como tanques, depósitos, balsas, silos, alcantarillas, tanques, trafos subterráneos, galerías servicios, bodegas barcos, reactores, cisternas, fosos de engrase de vehículos, cubas de desengrasado, pozos, depósitos abiertos, etc…


Conjunto de componentes certificados como anclaje conforme a la EN795:2012 Tipo B y ensayo complementario adicional de la CEN/TS 16415:2013.


Pescante certificado para 3 usuarios de forma simultanea. (Capacidad de resistencia estática 14 kN).


Montaje ultra rápido sobre bases pre-instaladas en menos de 1 min.


Todos los componentes del sistema disponen de numero de serie individual para un correcta identificación y trazabilidad.


Los pescantes de rescate de la serie SC son compatibles y puede ser utilizados como anclaje o soporte para:



COMPONENTES DEL SISTEMA DE BRAZO PESCANTE SC6 PARA ACCESO Y RESCATE

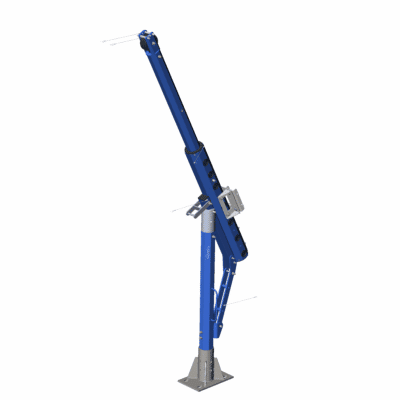

BRAZO PESCANTE SC6  (REF: 118-3003-07):

Brazo pescante pescante sc6 brazo en orión seguridad



Equipado con pletinas para enganche rápido para el recuperador-rescatador retráctil y tornos, para facilitar acceso al espacio confinado.

Telescópico de para un alcance desde 310 a 570 mm desde la vertical de la base.

Equipado con un punto de anclaje con resistencia de 22 kN.

Material: Aluminio 6082 con alta resistencia mecánica.

Peso: 15 kg


DATOS DEL POSTE VERTICAL SC6-P (REF: 118-3003-02):

Brazo pescante mastil veritcal sc6 en orión seguridad

Material: Aluminio 6082 con alta resistencia mecánica

Peso: 8 kg


DATOS DE LA BASE A SUELO CENTRADA (SC222105/ GNSSC-BPC077):



Brazo pescante bases pescante sc6 sc3 001 en orión seguridad

Instalación: Sobre paramento horizontal (suelo) de hormigón o estructura metálica.

Material: Acero inox 304

Compatible con sistemas: SC3- SC6-SC6F

Peso: 12,5 kg


DATOS DE LA BASE A SUELO DESCENTRADA (SC222005 / GNSSC- BPD077):

Brazo pescante bases pescante sc6 sc3 009 en orión seguridad

Instalación: Sobre paramento horizontal (suelo) de hormigón o estructura metálica.

Material: Acero Inox 304

Compatible con sistemas: SC3- SC6-SC6F

Peso: 12,5 kg


DATOS DE LA BASE A PARED (SC222013 / GNSSC-BMA077):

Brazo pescante bases pescante sc6 sc3 002 en orión seguridad

Instalación: Sobre paramento vertical de hormigón o estructura metálica.

Material: Acero Inox 304

Compatible con sistemas: SC3- SC6-SC6F

Peso: 15,5 kg


DATOS DE LA BASE A PARED CON DISTANCIADOR (SC222124 / GNSSC-BMS277 ):

Brazo pescante bases pescante sc6 sc3 003 en orión seguridad

Instalación: Sobre paramento vertical de hormigón o estructura metálica.

Material: Acero Inox 304

Compatible con sistemas: SC3- SC6-SC6F

Peso: 20 kg


DATOS DE LA BASE A PARED CON DISTANCIADOR (SC222067 / GNSSC-BMS177 ):

Brazo pescante bases pescante sc6 sc3 004 en orión seguridad

Instalación: Sobre paramento vertical de hormigón o estructura metálica.

Material: Acero INOX 304

Compatible con sistemas: SC3- SC6-SC6F

Peso: 20 kg


DATOS DE LA BASE A EMBEBER EN HORMIGÓN (GNSSC-BCC077):

Brazo pescante bases pescante sc6 sc3 006 en orión seguridad

Instalación: Sobre paramento horizontal de hormigón

Material: Acero inox 304

Compatible con sistemas: SC3- SC6-SC6F




DATOS DE LA BASE A EMPOTRAR EN HORMIGÓN (GNSSC-BCF077):



Brazo pescante bases pescante sc6 sc3 007 en orión seguridad

Instalación: Sobre paramento horizontal de hormigón o estructura metálica (fijaciones con anclaje químico, mecánico o contraplacado).

Material: Acero inox 304

Compatible con sistemas: SC3- SC6-SC6F


DATOS DE LA BASE PARA EMPOTRAR EN HORMIGÓN (GNSSC-BCI077):

Brazo pescante bases pescante sc6 sc3 008 en orión seguridad

Instalación: Sobre paramento horizontal de hormigón (Durante la fase de fraguado)

Material: Acero inox 304

Compatible con sistemas: SC3- SC6-SC6F






Marca

Genesi

Normas

EN 795/B

VÍDEO DE PRESENTACIÓN DE PESCANTE DE RESCATE SC6
