BRAZO PESCANTE 610 SOBRE PEDESTAL

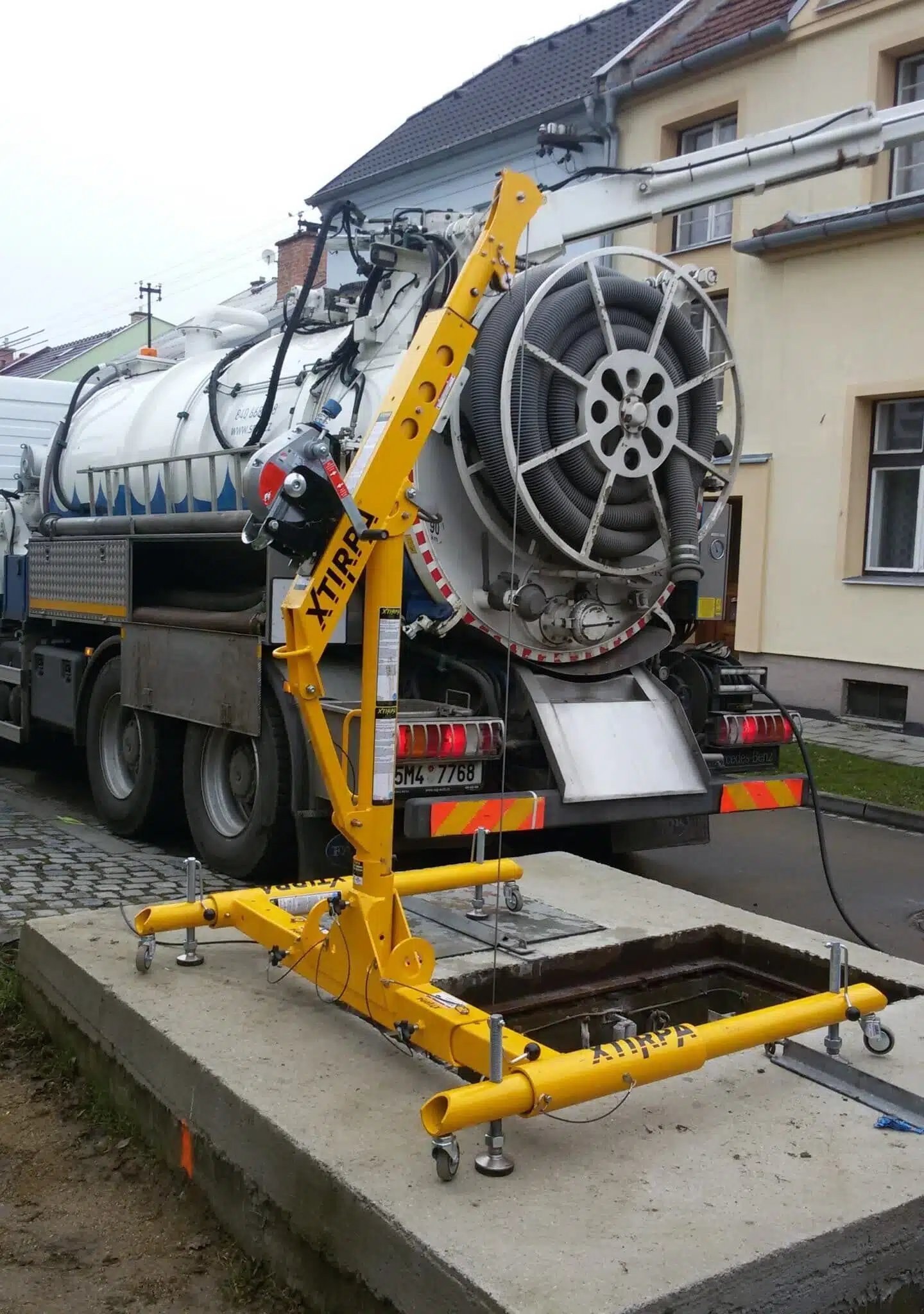

Brazo pescante o poste con brazo pescante  tipo davit para acceso y rescate en espacios confinados como depósitos, silos, tanques, alcantarillas, depuradoras, pozos, etc…

Totalmente modular y adaptable. Permitiendo múltiples configuraciones posibles.

Dispone de múltiples accesorios de configuración para poder ofrecer una solución a infinidad de escenarios posibles.

Solución ideal para maniobras de acceso y rescate en espacios confinados como tanques, depósitos, balsas, silos, alcantarillas, tanques, trafos subterráneos, galerías servicios, bodegas barcos, reactores, cisternas, fosos de engrase de vehículos, cubas de desengrasado, pozos, depósitos abiertos, etc…

Conjunto de componentes certificados como anclaje conforme a la EN795:2012 Tipo A.

BRAZO PESCANTE DE 610 mm (REF: IN-2210):

Equipado con pletinas para enganche rápido para el recuperador-rescatador retráctil y tornos, para facilitar acceso al espacio confinado.

Utilizar con montante ref. IN-2003 y un soporte adecuado, o con la barandilla autoportante ref. IN-2108.

Telescópico de para un alcance desde 381 a 610 mm desde la vertical de la base.

Equipado con un punto de anclaje con resistencia de 22 kN.

Material: Aluminio
Dimensiones: L 1431-1884 x P 148 x H 252 mm
Peso: 15 kg

DATOS DEL POSTE VERTICAL (REF: IN-2003):

Utilizar con brazo pescante ref. IN-2210 y un soporte adecuado.

Material: Aluminio
Dimensiones: ø 76 x H 1145 mm
Peso: 10 kg

DATOS DE PROLONGACIONES PARA POSTE (REF: IN-2044; IN-2109; IN-2045):

IN-2044: 605 mm (9 kg)

IN-2109: 681 mm (10 kg)

IN-2045: 834 mm (11 kg)

Se utilizan para extender la altura del poste IN-2003.

Van colocados entre la base y el poste.

PEDESTAL O BASE PARA SUPERFICIE PLANA DE HORMIGÓN O ACERO (REF: IN-2005)

Ideal para instalar al borde sobre superficies planas de hormigón o acero.

No incluye tornillería.

Permite realizar rotaciones de 360º.

Material: Acero inoxidable AISI 304. También disponible en acero inox AISI 316 bajo pedido especial (ref. IN-2311).

Dimensiones: L 318 x P 203 x H 235 mm
Espesor mínimo para instalación con anclaje químico: 203 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 152 mm
Peso: 10 kg

PEDESTAL O BASE CENTRADA PARA SUPERFICIE PLANA DE HORMIGÓN O ACERO (REF: IN-2105)

Para instalar sobre superficies planas horizontales

Utilizar con montante ref. IN-2003 y brazo pescante ref. IN-2210.
No incluye tornillería.

Permite realizar rotaciones de 360º.

Material: Acero inoxidable AISI 304. También disponible en acero inoxidable AISI 316 (ref. IN-2329)
Dimensiones: L 318 x P 203 x H 235 mm

Espesor mínimo para instalación con anclaje químico: 203 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 152 mm
Peso: 10 kg

PEDESTAL O BASE PARA PARAMENTO VERTICAL HORMIGÓN O ACERO (REF: IN-2013)

Para instalar sobre muros, muretes, estructuras metálicas, etc..

No incluye tornillería. (M20)

Permite realizar rotaciones de 360º.

Material: acero inoxidable AISI 304

Dimensiones: P 111 x H 406 x L 229 mm

Espesor mínimo para instalación con anclaje químico: 203 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 178 mm
Peso: 13 kg.

PEDESTAL O BASE PARA PARAMENTO VERTICAL EN ÁNGULO EXTERIOR 90º PARA FIJACIÓN A HORMIGÓN O ACERO (REF: IN-2131)

Para instalar el montante ref. IN-2003 y el brazo pescante IN-2210 sobre un canto exterior de 90°.

No incluye tornillería.

Material: Acero inoxidable AISI 304
Dimensiones: L 295 x P 203 x H 406 mm
Espesor mínimo para instalación con anclaje químico: 203 mm
Peso: 18 kg

PEDESTAL O BASE PARA PARAMENTO VERTICAL EN ÁNGULO INTERIOR A 90º PARA FIJACIÓN A HORMIGÓN O ACERO (REF: IN-2133)

Para instalar el montante ref. IN-2003 y el brazo pescante IN-2210 sobre un canto interior de 90°.

No incluye tornillería.

Material: Acero inoxidable AISI 304.
Dimensiones: L 305 x P 305 x H 356 mm
Espesor mínimo para instalación con anclaje químico: 203 mm
Peso: 20 kg

PEDESTAL O BASE A PARED DESPLAZO FIJACIÓN A HORMIGÓN A ACERO (REF: IN-2124)

Mantiene el montante separado a 203 mm de la pared, habilitando su rotación.

No incluye tornillería.

Material: Acero inoxidable AISI 304
Dimensiones: L 368 x P 254 x H 406 mm
Espesor mínimo para instalación con anclaje químico: 241 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 216 mm
Peso: 21 kg

PEDESTAL O BASE A PARED DESPLAZO FIJACIÓN A HORMIGÓN A ACERO (REF: IN-2067)

Mantiene el montante separado a 356 mm de la pared, habilitando su rotación.

No incluye tornillería.

Material: Acero inoxidable AISI 304. También disponible en acero inoxidable AISI 316 (ref. IN-2312)
Dimensiones: L 368 x P 429 x H 406 mm
Espesor mínimo para instalación con anclaje químico: 241 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 216 mm
Peso: 27 kg

PEDESTAL O BASE PARA CANTO SUPERIOR MURETE PARA FIJACIÓN A HORMIGÓN (REF: IN-2117)

Para instalar el montante ref. IN-2003 y el brazo pescante ref. IN-2210 sobre el canto superior de una pared.

No incluye tornillería.

Material: Acero inoxidable AISI 304
Dimensiones: L 305 x P 263 x H 591 mm
Espesor mínimo para instalación completa: 203 mm
Peso: 17 kg

BASE PARA ENCASTRADO EN HORMIGÓN (REF: IN-2097)

Utilizar con montante ref. IN-2003 y brazo pescante ref. IN-2210.

Requiere realizar una perforación de ø 108 mm.

Permite realizar rotaciones de 360º.

Material: Acero inoxidable AISI 304. También disponible en acero inoxidable AISI 316
Dimensiones: ø 102 x H 232 mm
Peso: 4 kg

BASE PEDESTAL ENCASTRADO PARA HORMIGÓN Y ACERO (REF: IN-2006)

Usado para hormigón existente de espesor reducido.
Utilizar con montante ref. IN-2003 y brazo pescante ref. IN-2210. No incluye tornillería.

Permite realizar rotaciones de 360º.

Material: Acero inoxidable AISI 304. También disponible en acero inoxidable AISI 316 (ref: IN-2325)

Dimensiones: L 305 x P 305 x H 238 mm
Espesor mínimo para instalación con químico: 203 mm
Espesor mínimo para instalación tipo sandwich (contraplacado): 152 mm
Peso: 10 kg

BASE PEDESTAL EMBEBIDO PARA HORMIGÓN Y ACERO (REF: IN-2007)

Minimiza el riesgo de tropiezo cuando el sistema no está en uso.

Utilizar con montante ref. IN-2003 y brazo pescante ref. IN-2210.

No incluye tornillería.

Material: Acero inoxidable AISI 304. También disponible en acero inoxidable AISI 316 (ref: IN-2326)
Dimensiones: L 305 x P 305 x H 238 mm
Espesor mínimo para instalación completa: 238 mm
Espesor mínimo para instalación tipo sandwich: 165 mm
Peso: 12 kg

EXISTEN MÁS DE 15 BASES DISTINTAS DISPONIBLES PARA DEFERENTES SOPORTES O ESTRUCTURAS PORTANTES. CONSÚLTENOS SU CASO PARTICULAR.

Compatible con una gran cantidad de dispositivos (anticaídas con recuperador y tornos de rescate) de distintas marcas mediante el uso de adaptadores.

Ver el siguiente cuadro de compatibilidad para seleccionar el adaptador.
