Dispositivo de anclaje de pica para uso en tierra de forma que pueda posibilitar el enganche de sistemas anticaídas de trabajadores en taludes de obra lineal, desbroces y situaciones similares.


El sistema está diseñado para ser instalado en tierra ayudándose para su introducción con una simple maza lo que lo hace ideal como anclaje para taludes y entornos análogos.


Dependiendo de la dureza del terreno, introduzca unos centímetros la pica para posteriormente comenzar a golpear el extremo opuesto.


Diseñado y desarrollado principalmente como anclaje para trabajos taludes, laderas y entornos análogos.


Si es necesario instalar el superficiador, introducirlo y instalar el perrillo que realiza el bloqueo del mismo.


Certificado UNE EN 795. Tipo A ó Anclaje Estructural para «líneas de vida» con una Resistencia de hasta 23 kN.


INSTALACIÓN DE ANCLAJE DE PICA ARP-02

Una vez instalado el anclaje debe proceder a VALIDAR LA INSTALACIÓN, cuya eficacia puede variar según el tipo de terreno o el estado (grado de humedad, compactación, granulometría, pendiente, etc…). Para ello el fabricante a diseñado unos testigos modelo TEST-10.

Mediante grilletes o mosquetones, inserte un testigo TEST-10 entre la orejeta del anclaje (FJ-02) y algún dispositivo otro dispositivo o elemento de resistencia suficiente que permita su tracción. Utilice un tractel, polipasto o algún otro dispositivo de tracción para tirar del testigo hasta su rotura. La carga de rotura del testigo es >12 kN con lo que quedaría validad la instalación conforme a las solicitaciones de la EN 795.

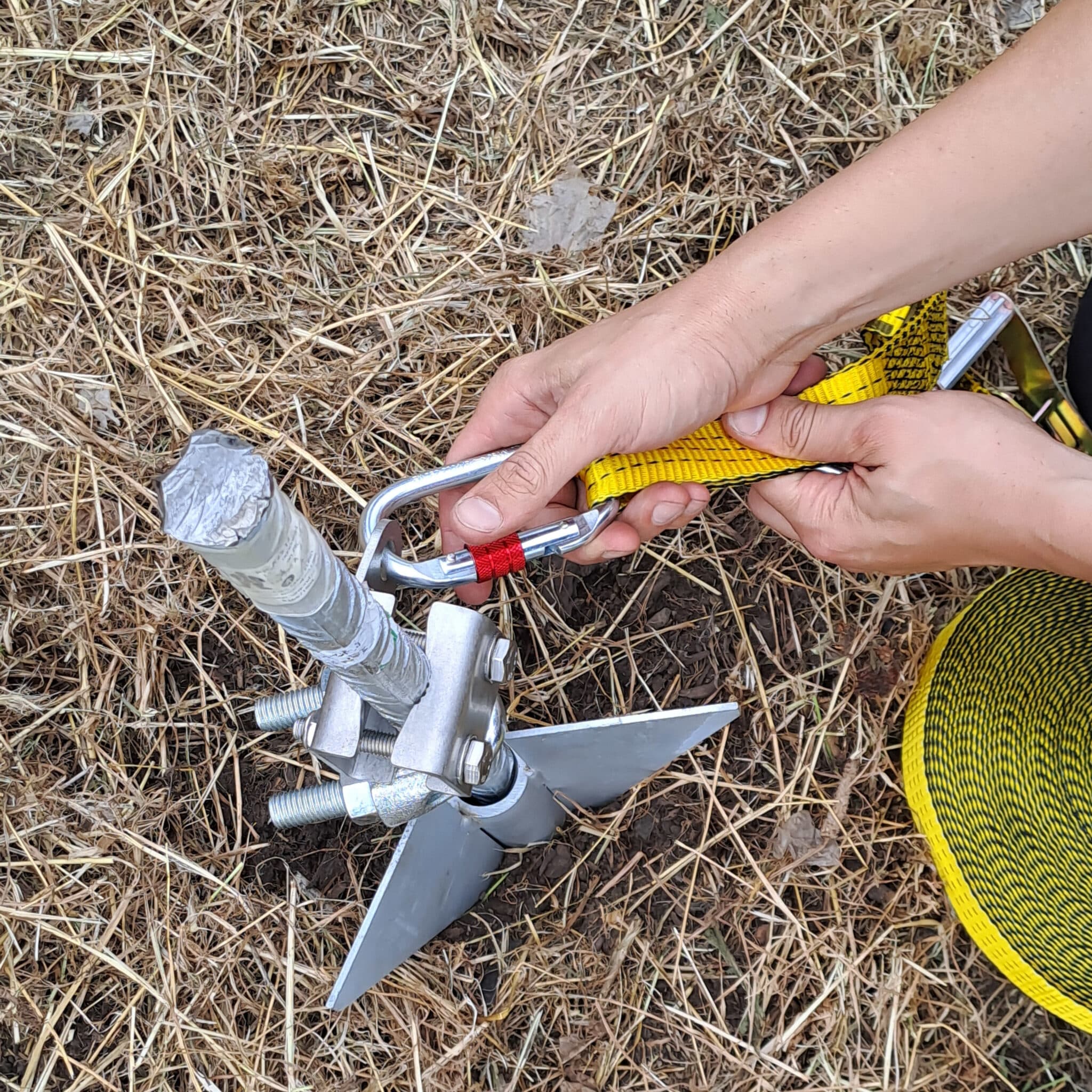

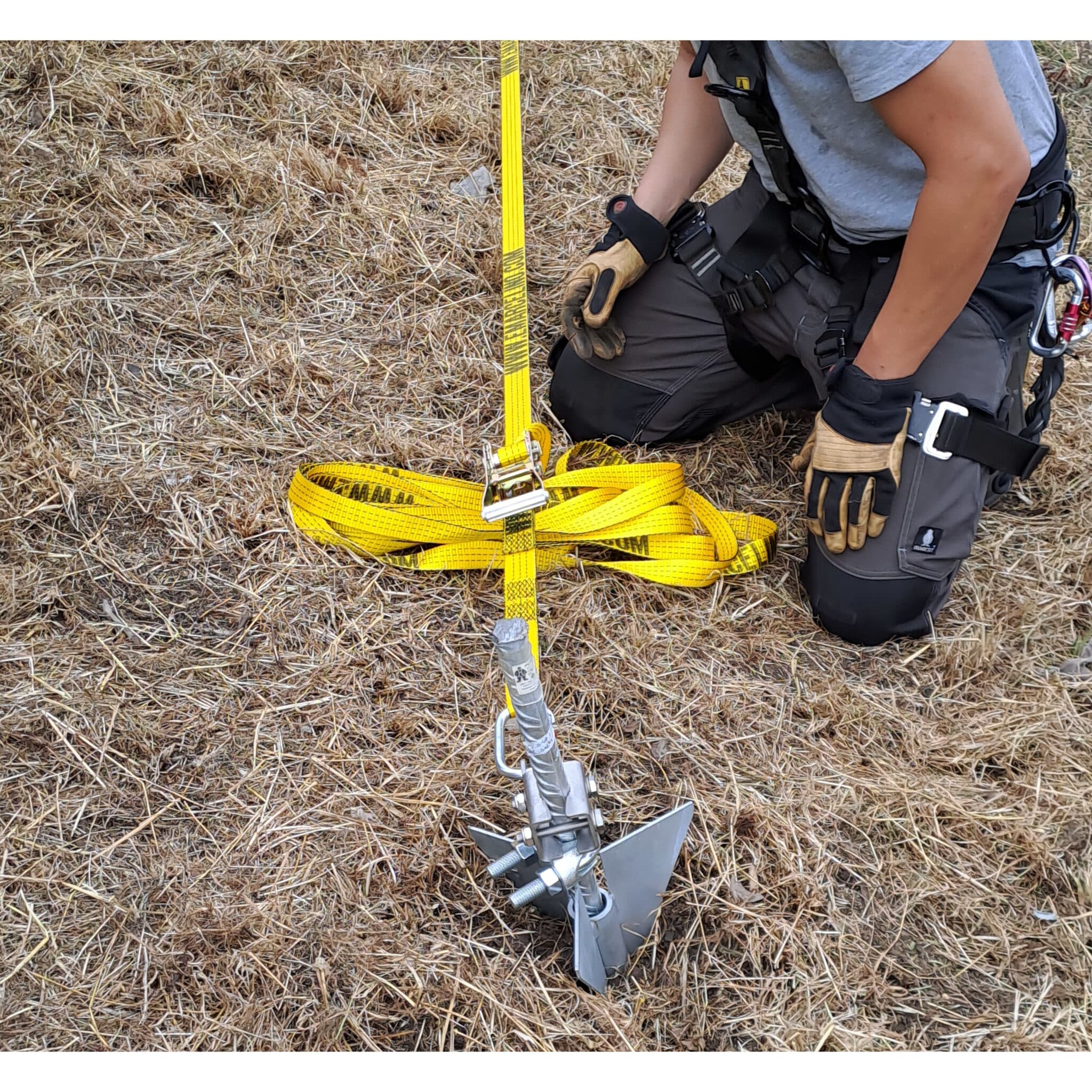

También es posible el usarlo como anclaje estructural para instalar líneas de vida temporales LBHT-2.

COMPONENTES DE ANCLAJE DE PICA ARP-02

  • PICA-25.12 – Barra metálica, galvanizada en caliente.
  • FJ-02 – Elemento en AISI-304, constituye el punto de fijación de sistema anticaídas.
  • FL-02 – Superficiador, a base de chapas de acero galvanizado en caliente, se instala únicamente cuando el terreno no ofrezca resistencia suficiente.

TESTADOR PARA VALIDACIÓN DE ANCLAJE DE PICAS

Elemento con carga de rotura 10 kN para validación de resistencia de los anclajes de pica.


CERTIFICACIÓN DE ANCLAJE DE PICA ARP-02




Normas

EN 795/A

Marca

Anclajes Marcelino
