El trípode pórtico TM 12 SPIDER es un dispositivo de anclaje transportable apto para acceso y rescate en espacios confinados, tanques, silos, arquetas, alcantarillas, depósitos y entornos análogos donde la apertura de los trípodes estándar no es suficiente dada la amplitud de la entrada del espacio confinado.

Ideal para acceso/descenso asegurado y rescate de personas (2 operarios) y elevación de cargas (hasta 500-1000 kg dependiendo de la configuración).

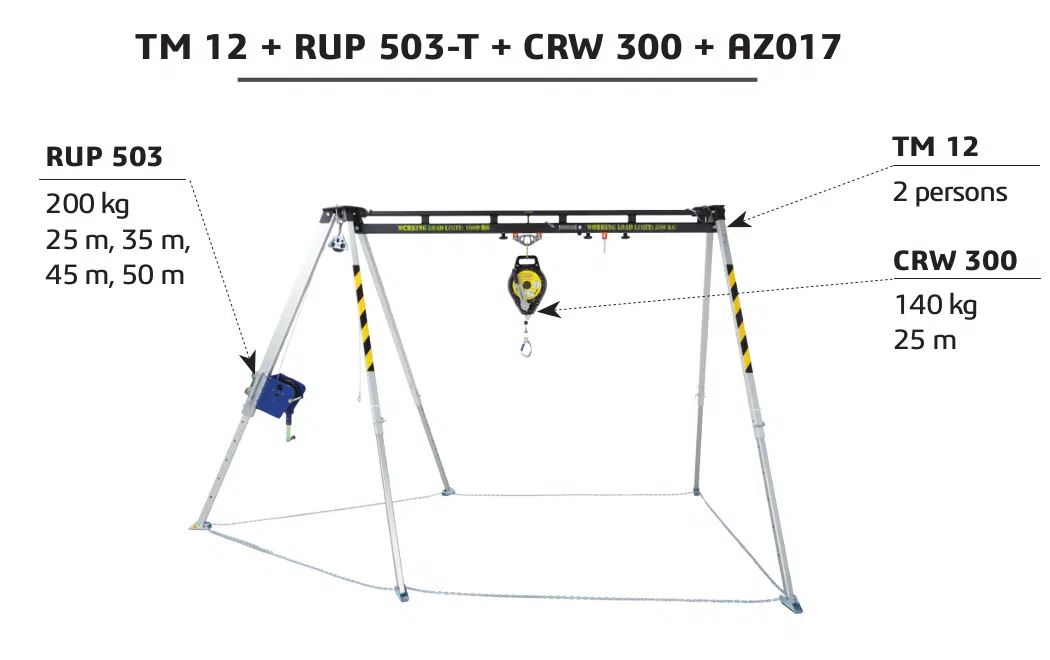

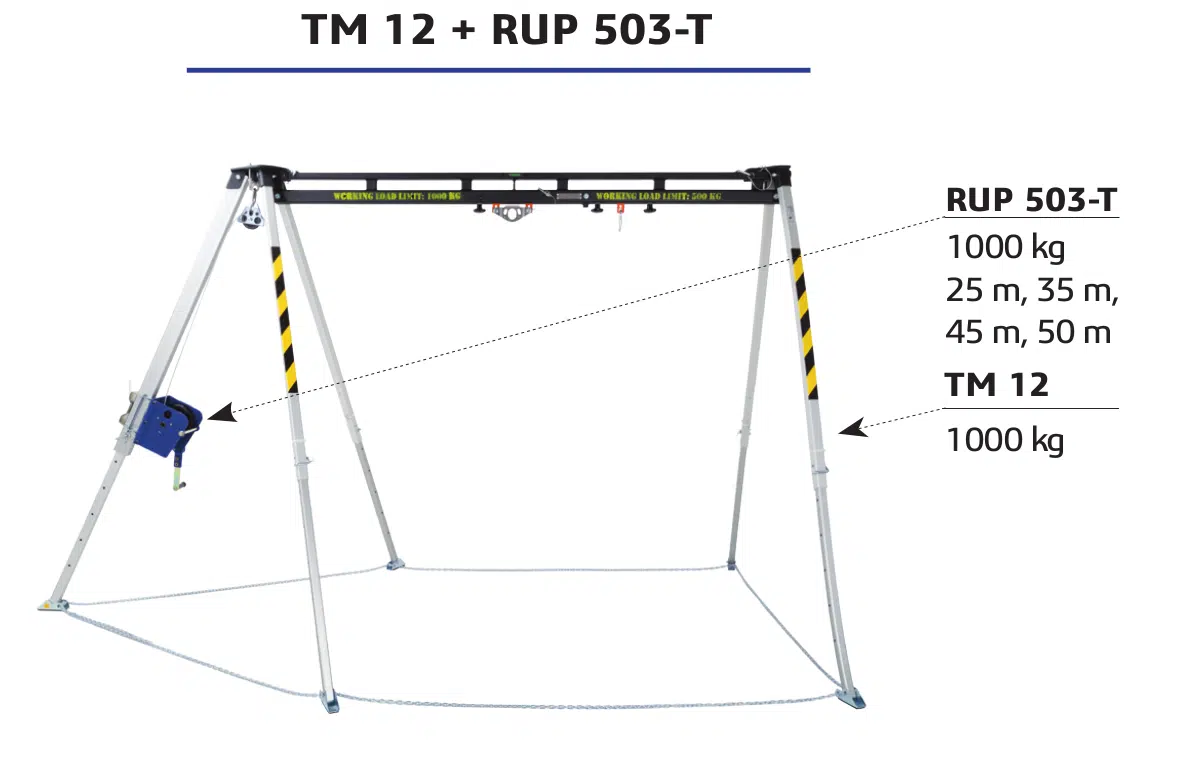

Es compatible con diversos modelos de anticaídas retráctiles, torno de recuperación y anticaídas retráctiles con recuperador.


Con el sistema trípode pórtico TM 12 SPIDER es posible usar el trípode izquierdo como un trípode de trabajo independiente para manipular materiales o levantar y bajar personal.


CARACTERÍSTICAS TÉCNICAS DE TRÍPODE PÓRTICO TM 12 SPIDER

  • Altura: 139 – 221 cm
  • Diámetro interior de apertura bajo el trípode: 150 – 223 cm
  • Diámetro exterior de la base del trípode abierto: 139 – 191 cm
  • Espacio que ocupa el sistema completo montado: 325 – 368 cm
  • Peso de la viga horizontal: 30 kg
  • Longitud de la viga horizontal: 230 cm
  • Peso del equipo: 76 kg
  • Carga máxima admisible: 1000 kg
  • Acceso y descenso: máximo 2 personas
  • Puntos de anclaje fijo: 4
  • Punto de anclaje móvil: 2
  • Dimensiones recogido para transporte: 254 x 33 x 33 cm

Trípode pórtico tm 12 spider tripode tm 12 spider 003 en orión seguridad

El carro de acero que se desplaza a lo largo de la viga es un punto de anclaje móvil que se puede bloquear en una posición fija.

El punto soporta cargas de hasta 1000 kg o permite la elevación / descenso de 1 persona.


Trípode pórtico tm 12 spider tripode tm 12 spider 004 en orión seguridad

El carro de acero que se desplaza a lo largo de la viga es un punto de anclaje móvil que se puede bloquear en una posición fija.

El punto soporta cargas de hasta 500 kg.


Trípode pórtico tm 12 spider tripode tm 12 spider 005 en orión seguridad

La viga del trípode está hecha de acero galvanizado con recubrimiento en polvo y tiene 2 puntos de anclaje permanentes para la persona que maneja el trípode.

El haz está equipado con un nivel que indica si el dispositivo está configurado correctamente.


La cabeza del trípode está hecha de acero galvanizado con recubrimiento en polvo.
Está equipado con un punto de fijación para una polea y un punto de anclaje adicional para la conexión de la persona que maneja el trípode.

Trípode pórtico tm 12 spider tripode tm 12 spider 007 en orión seguridad

Las patas del trípode pórtico TM 12 SPIDER están hechas completamente de aluminio y cuentan con ajuste de 7 posiciones para adaptar de manera flexible la altura del dispositivo a las condiciones deseadas.


Trípode pórtico tm 12 spider tripode tm 12 spider 008 en orión seguridad

El pie del trípode antideslizante se puede ajustar a superficies resbaladizas.


Trípode pórtico tm 12 spider tripode tm 12 spider 009 en orión seguridad

Las patas del trípode se deben asegurar con una cinta textil liviana o una cadena de acero más pesada.


Trípode pórtico tm 12 spider tripode tm 12 spider 002 en orión seguridad

Permite la utilización del trípode de forma independiente.


CERTIFICACIONES DEL TRÍPODE PÓRTICO TM 12 SPIDER

  • EN 795:2012 Tipo B
  • TS 16415/2013
Normas

CEN/TS 16415, EN 795/B
