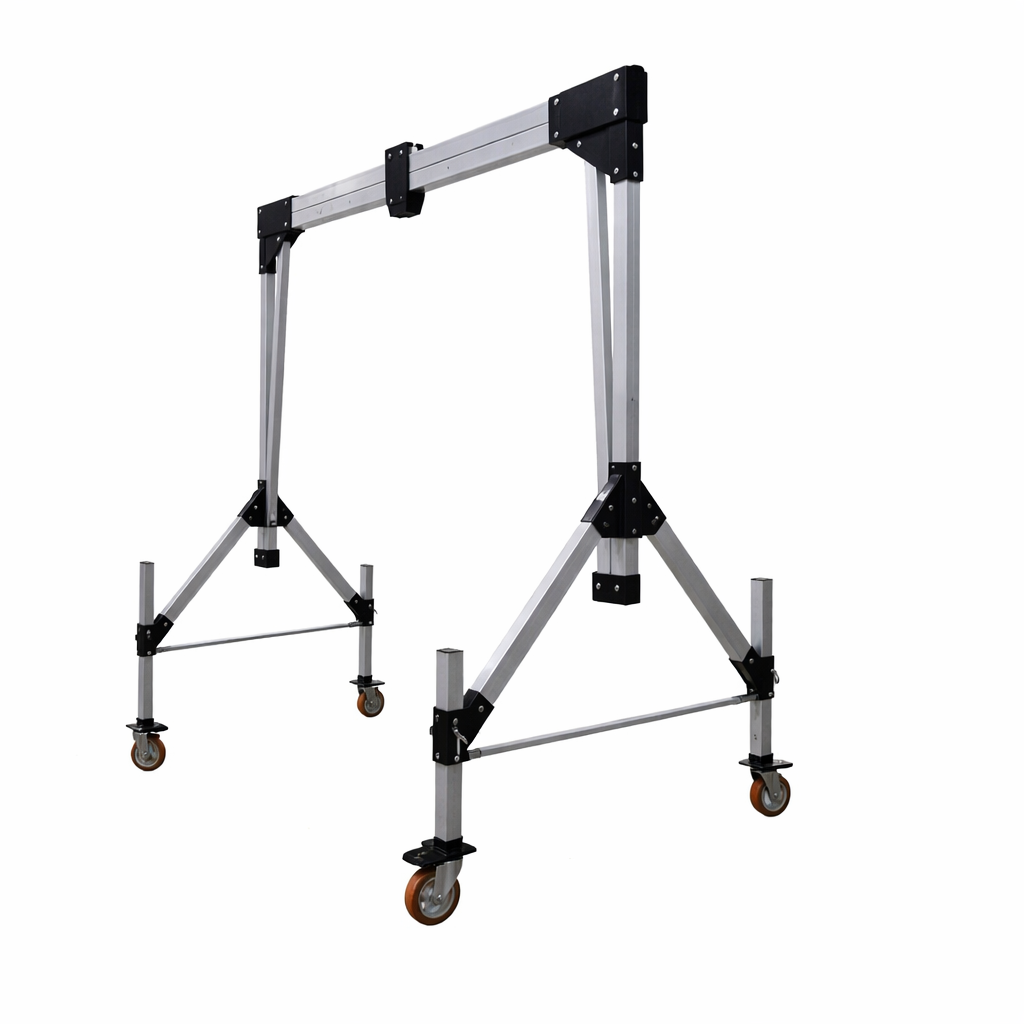

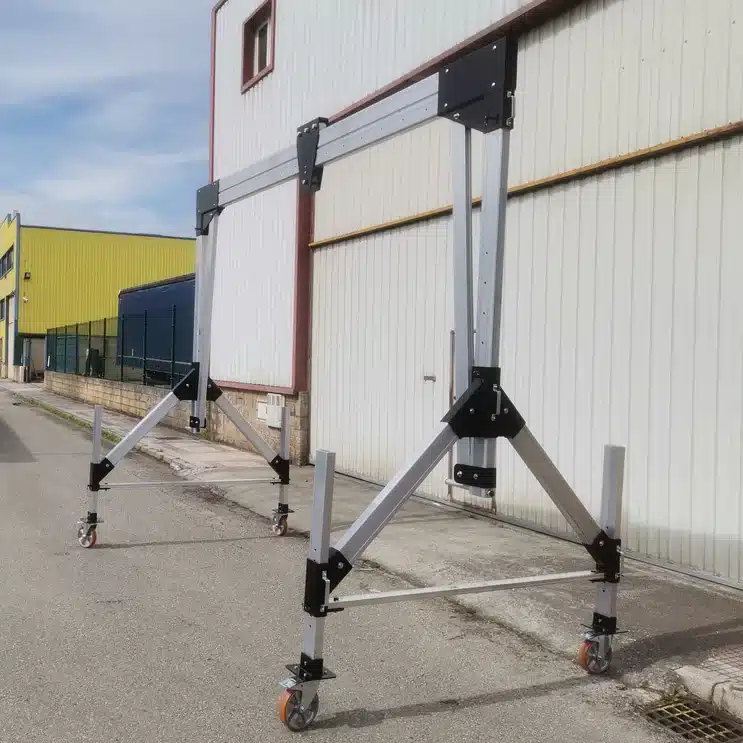

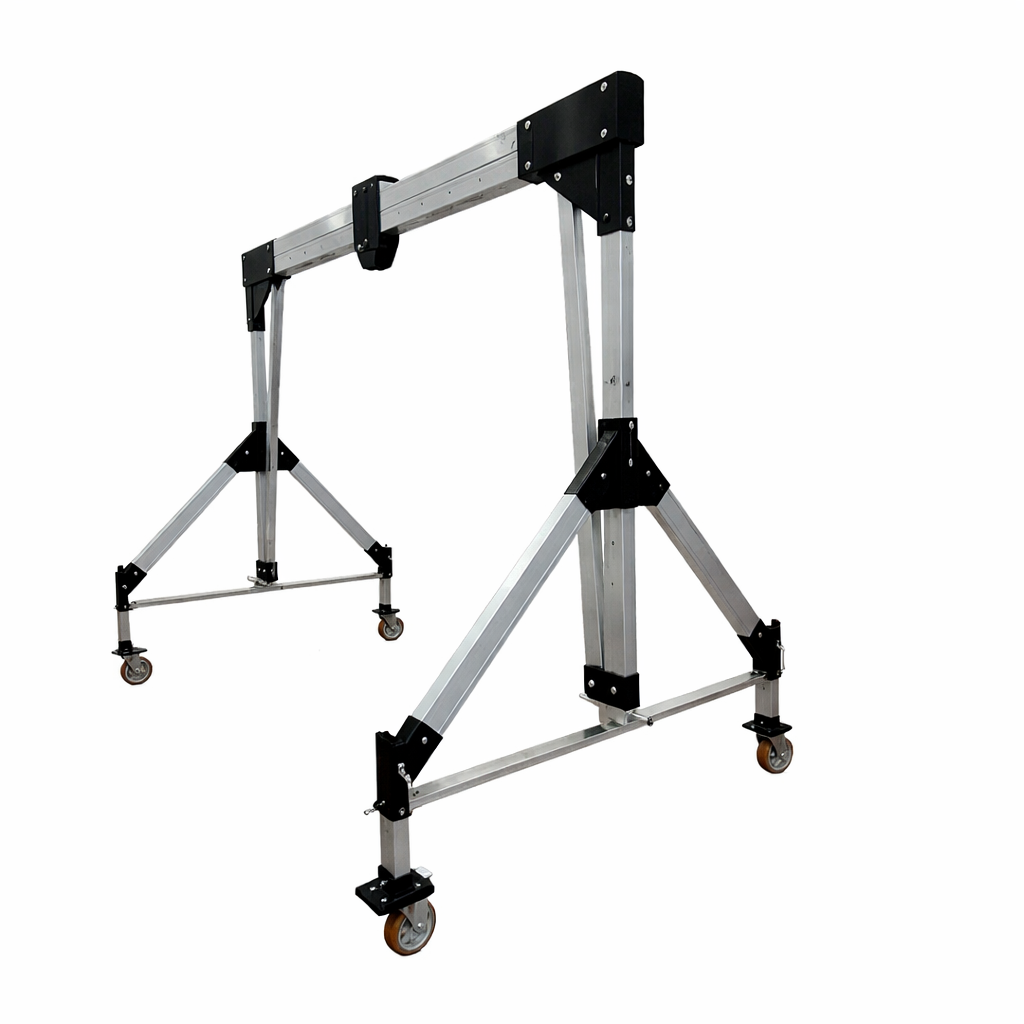

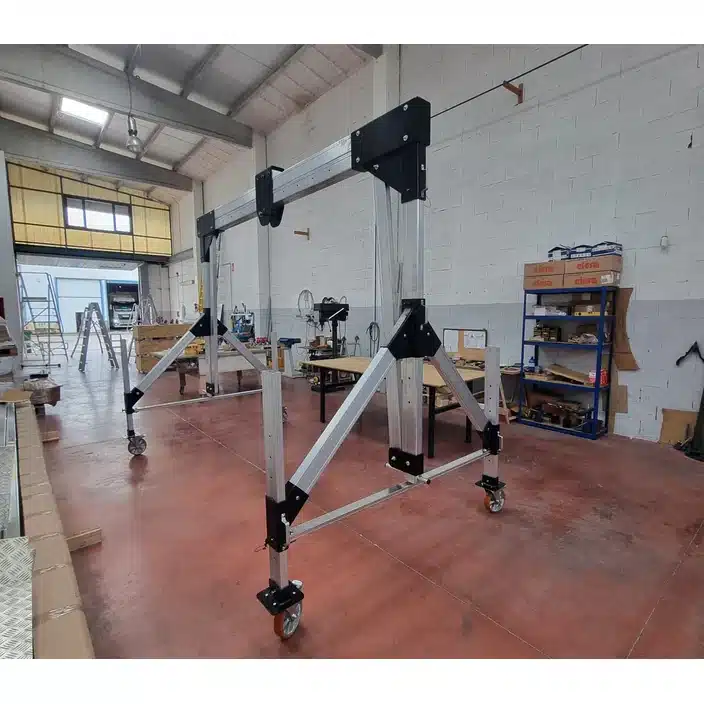

El pórtico grúa portátil 3000K es una estructura ligera de aluminio de alta resistencia, diseñada para la elevación y descenso de cargas (y, cuando proceda, para operaciones de rescate o acceso en espacios confinados). Está concebido para ofrecer una solución versátil y robusta en entornos industriales, mantenimiento, obra civil, pozos, silos, depósitos, fábricas, redes de saneamiento, estaciones de bombeo, etc. En ORION lo presentamos como opción de gran capacidad para quien necesite una herramienta modular, eficaz y segura.
ESPECIFICACIONES DEL PÓRTICO 3000K
| Parámetro | Datos del 3000K |
|---|---|
| Capacidad máxima | 3.000 kg (en todas las posiciones) |
| Material estructura | Aluminio de alta resistencia |
| Peso total del sistema | ≈ 163 kg (estructura desmontable y ligera para facilitar transporte) |

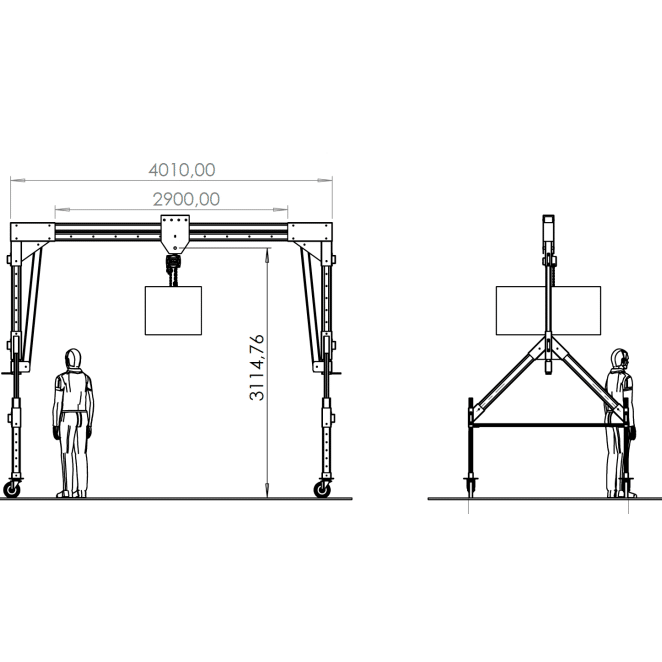

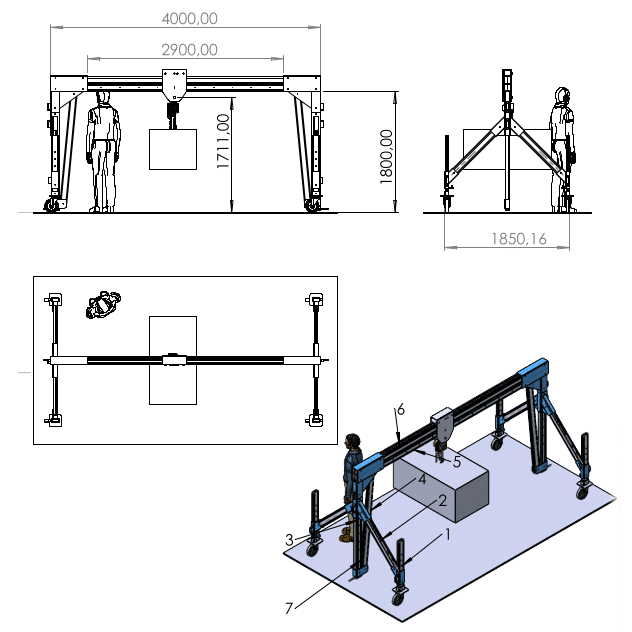

| Altura regulable | Desde 2.000 mm hasta 3.200 mm (pilares telescópicos) |
| Longitud de viga útil | 3.000 mm |
| Montaje / desmontaje | Estructura modular, montaje por operario, sin necesidad de herramientas — unión rápida |
| Transporte / almacenamiento | Sistema desmontable en piezas, adecuado para transporte en furgoneta o vehículo comercial |
| Uso previsto | Elevación/descenso de cargas; mantenimiento industrial; acceso o rescate en espacios confinados; trabajos en silos, depósitos, pozos, tuberías, redes, etc. |
VENTAJAS DESTACADAS
-
Alta capacidad combinada con estructura ligera — 3.000 kg con un peso total relativamente bajo.
-
Portátil y modular — desmontaje rápido, ideal para traslado y uso en múltiples ubicaciones.
-
Flexible y polivalente — sirve tanto para cargas como para trabajos en altura o rescate (dependiendo de los accesorios y EPI utilizados).
-
Compatible con accesorios habituales en mantenimiento/rescate: polipastos, eslingas, equipos de anticaídas, arneses, torres, etc.
-
Eficiente en costes y logística frente a grúas fijas o alquiler de maquinaria pesada: fácil transporte, montaje rápido, versatilidad en obra o industria.
INFORMACIÓN NORMATIVA / CONDICIONES DE USO
-
Diseño pensado para operaciones de elevación y trabajo en altura bajo control. En función del uso (cargas, personas, rescate, EPI) debe verificarse que los equipos auxiliares y accesorios cumplen normativa vigente, y que el entorno de uso es adecuado.
-
Antes de cada uso, debe realizarse una inspección visual y técnica de la estructura, uniones, estado del aluminio y de los elementos auxiliares — especialmente si se usa para rescate o elevación de personas.
-

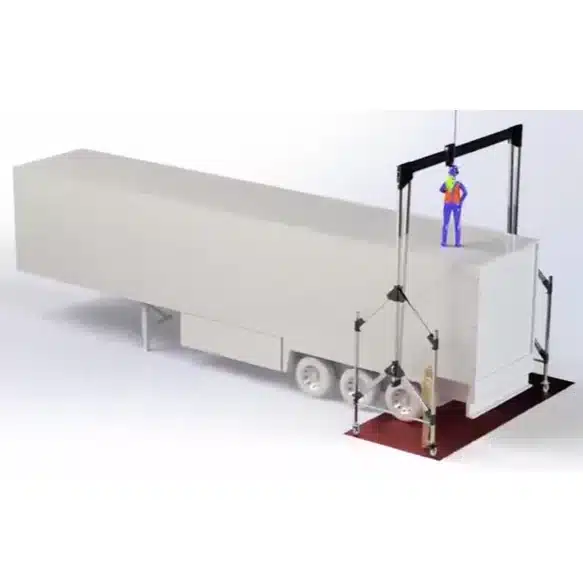

En tareas de rescate o trabajos con personas + equipo anticaídas, emplear siempre EPI homologado, arnés, anticaídas y, si procede, líneas de vida o anclajes adicionales.
-
No sobrepasar la carga máxima indicada; tener en cuenta posibles cargas excéntricas, efectos dinámicos o movimientos durante izado/descenso.
APLICACIONES RECOMENDADAS
-
Mantenimiento industrial de tanques, depósitos, silos, estaciones de bombeo, equipos en altura.
-
Accesos y rescates en espacios confinados (pozos, depósitos, cámaras, silos).
-
Elevación temporal de maquinaria, equipos o materiales en obra civil, fábricas, mantenimiento.
-
Trabajos de instalación o mantenimiento de redes, tuberías, sistemas de ventilación, pozos, instalaciones industriales donde el acceso de maquinaria pesada es complicado.
PRESENTACIÓN Y CONTENIDO
-
Estructura principal de aluminio (viga + pilares telescópicos).
-
Sistema de unión rápida / desmontaje modular.
-
Manual de instrucciones y montaje.
-
Certificado de conformidad del fabricante.
-
(Opcional / bajo pedido) Accesorios compatibles: polipasto, ruedas de transporte, sistemas anticaídas, adaptadores, dispositivos de rescate para personas, etc…
NORMATIVA APLICABLE EN EL PROCESO DE DISEÑO, FABRICACIÓN Y CERTIFICACIÓN DEL PÓRTICO GRÚA MÓVIL 3000K
- UNE 15011;2011+A1 – Grúas. Grúas puente y grúas de pórtico.
- UNE EN 58144-5:2015 – Aparatos de elevación de carga suspendida. Inspecciones. Parte 5: Pórticos y puentes grúa.
- UNE EN 58104-3:1987 -Aparatos de elevación. Vocabulario. Parte 3. Conceptos generales.
- UNE EN 58132-5:1994 – Aparatos de elevación. Reglas de cálculo. Parte 5: elección del equipo eléctrico
- UNE EN 795:2012 Tipo A – Equipos de protección individual contra caídas. Dispositivos de anclaje
